i2c ile Lcd etkinliği



I2C Modülü ile LCD Ekran Kullanımı

I2C modülü arduino ile LCD ekran kullanımını oldukça basitleştiren bir modüldür. I2C sayesinde sadece 4 bağlantı kablosu ile LCD ekran arduino bağlantısını yapabiliriz. Bu sayede büyük arduino projelerinde kablo karmaşasından kurtulmuş oluruz.

I2C modülü LCD ekran pinlerine lehimlenerek kullanılmalıdır.

16×2 LCD Ekran Arduino Bağlantısı Nasıl Yapılır?

Bu örnek için arduino uno kullanacağımız için LCD ekrana lehimlediğimiz I2C modülünün SDA pinini A4 pinine, SCL pinini ise A5 pinine bağlayacağız. VCC pini 5V ve GND pini arduino GDN pinine bağlıyoruz.

Aşağıdaki lcd arduino bağlantı şemasını inceleyerek devremizi oluşturuyoruz.

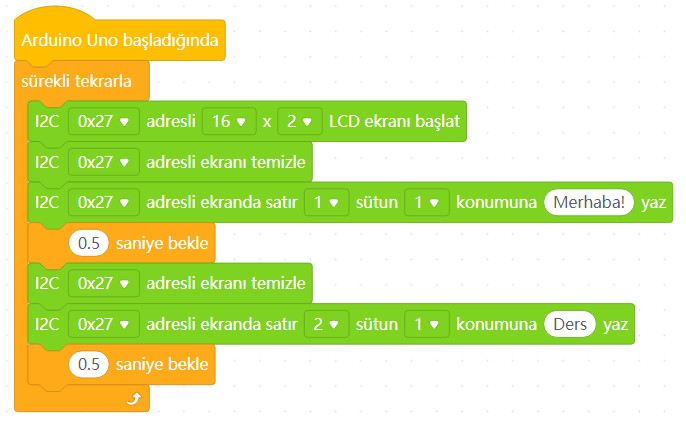

Dikkat: Kod yazmaya başlamadan önce i2c Lcd uzantısını indiriniz.
